空气流程中空压机配件的功能

   发布时间:2018-10-23 19:02    来自:admin

 首先对空气流程中主气源通路上各空压机配件功能进行简要的说明:

一、油气分离器
   油气分离器滤芯采用多层细密的特种纤维制成,压缩空气中所含雾状润滑油经过油细分离器后几乎可被完全滤去,油颗粒大小可控制在0.1μm以下,含油量则可小于3PPM.
二、油气桶
   油气桶有油气分离和储油两种功能。压缩后的油气混合物排至油气桶,在油气桶内旋转可以分离出大部分的润滑油,油气桶内存较多的润滑油,避免刚分离出来的热油立即参与下一个循环,有利于降低排气温度。油气桶侧面装有油位指示计。桶上有一加油孔,供加油用,静态润滑油的油位应在油位计上限与下限之间。油气桶下方装有放油(水)球阀,应在每次运转前略微打开球阀,以排除油气桶内的凝聚水。一旦有油流出,迅速关闭。由于油气桶的宽大截面积,可使压缩空气流速减小,有利于油滴分离,起到初步除油的作用。

三、后冷却器
   由小压力阀流出的压缩空气,通至后冷却器。后冷却器与油冷却器制成一体,其结构相同,皆为板翘式。冷却风扇将冷空气抽进,吹过后冷却器翘板。冷却后的压缩空气温度一般在环境温度+15℃以下。
四、空气过滤器
   空气过滤器为一干式纸质过滤器,过滤纸细孔度约为5μm左右。其主要功能是滤除空气中的尘埃,避免螺杆转子过早磨损,油过滤器和油细分离器过早阻塞。通常每工作500小时,应取下清除其表面的尘埃。清除的方法是使用低压空气将尘埃由内向外吹除。
五、小压力阀
   位于油气捅上方油细分离器出口处,开启压力设定为0.45MPa左右,小压力阀主要有以下功能:
   1.油气桶气体压力超过0.4MPa之后方行开启,可降低流过油细分离器的空气流速,除确保油细分离效果之外,并可保护油细分离器免因压力差太大而受损。
   2.起动时优先建立起润滑油所需的循环压力,确保机器的润滑。
   3.至回功能:当寿力空压机配件运转停机后油气桶内压力下降时,防止管路压缩空气回流。
六、进气阀
   进气阀为碟式进气阀,主要是通过进气阀内碟片的开启和关闭来进行空重负荷的控制;有两种控制方式,一种开关式,当压力到达高限设定值,关闭进气口,压力降到低限设定值,重新打开进气口全负荷工作。另一种容调控制,进气阀门的碟片微闭配合比例阀进行容调控制,适应外部用气量,使压力稳定在一定范围内,压力未到容调压力,进气阀门的碟片全开,此时空压机全负荷运转。
七、安全阀
   当油气桶内气体压力比额定排气压力高出1.1倍时,安全阀即会自动起跳而泄压,使压力降至额定排气压力以下。

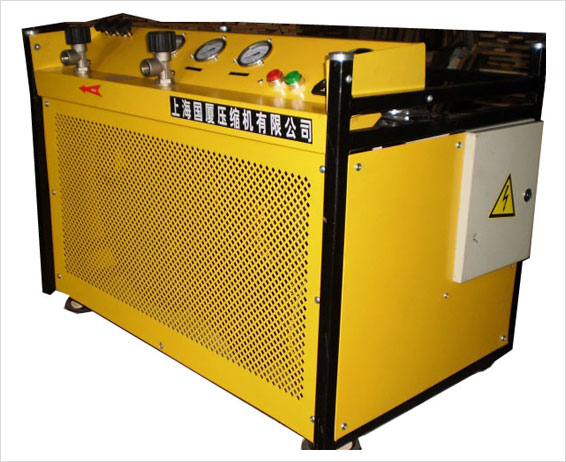

潜水呼吸器充气机
